三角板陽極母線提升機
價格： 60000元/臺
升降速度： 55~186毫米/分鐘
負荷： 40~150噸
應用： 適用160 KA ~ 660 KA的電解槽
陽極提升機是用于預焙電解鋁槽陽極提升的專用設備，以確保陽極在較好的工況條件下運行。
新型三角板電解槽陽極升降機構是我公司在實踐設計和使用的過程中不斷實驗，不斷創新的過程中開發出來的新型產品，而開發出高效的陽極提升機，增強陽極提升機的提升性能和提升平穩度，從而保證提升機的可靠性， 滿足了大型陽極提升機對提升能力的需要，減少維護時間，降低生產成本，提高生產效率，為企業創造經濟利潤。
三角板陽極提升機又叫滾珠絲杠起重器式陽極提升機（滾珠絲杠式提升機）。

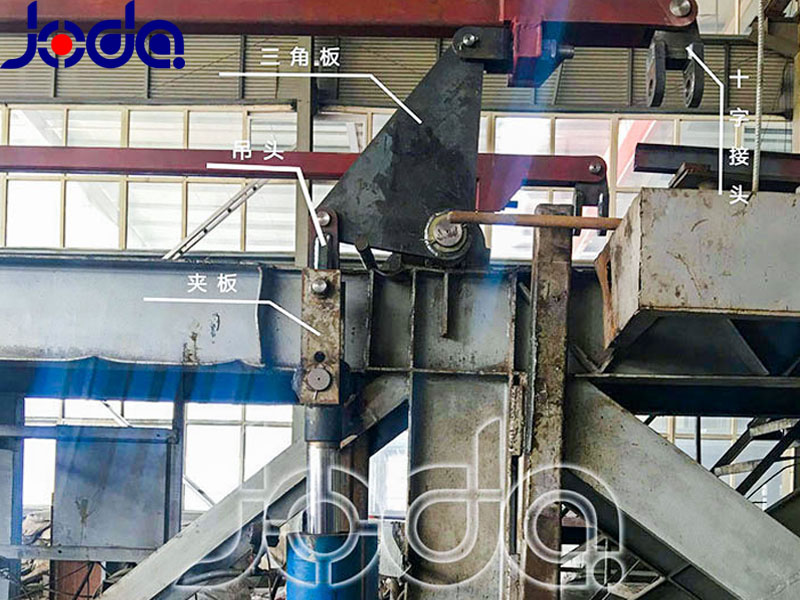

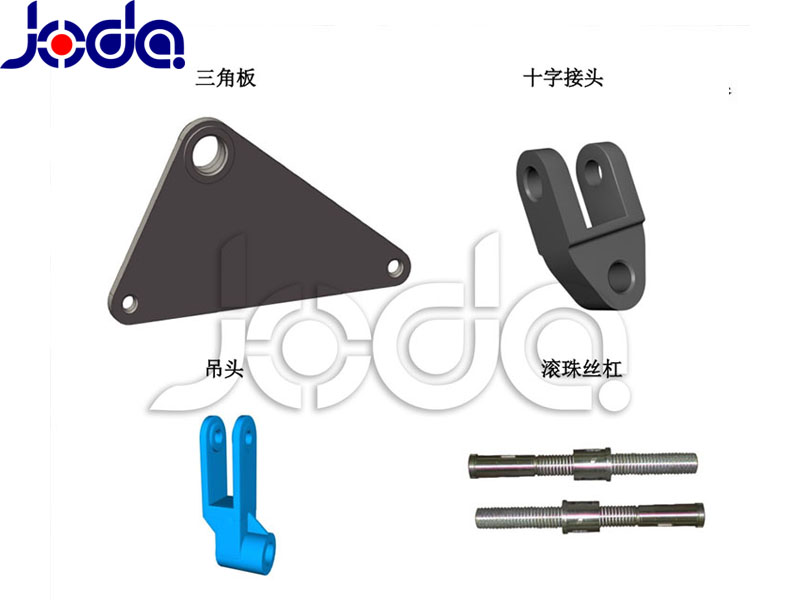

該設備橫梁、起重器總成、聯桿、三角板、 吊頭等部件組成， 其結構簡單， 運行穩定可靠， 無噪聲、免維護，是目前國內電解鋁廠認可的陽極提升專用設備之一。
( 2) 將起重器兩根拉桿與三角板φ 37 孔用φ 36 銷軸聯接，聯接時不得偏斜。

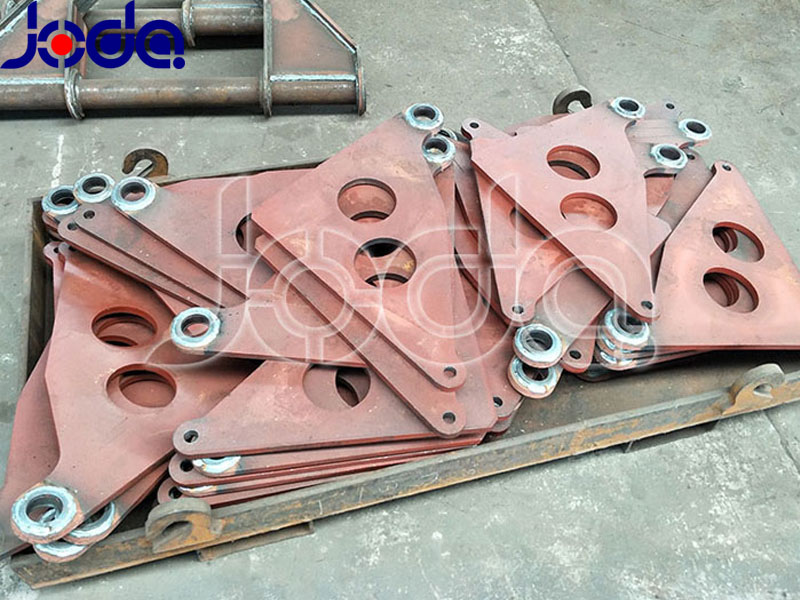

( 3) 三角板安裝調試位置，以三角板圖示位置為基準施工，使八塊三角板空間位置一致，聯桿不得有卡阻現象。
( 4) 蝸桿絲杠起重器制作總長度為 1415mm，工作時，拉桿外伸長度不超過 550mm，即滾動絲杠調整范圍。
( 5) 查電動機，聯軸器應轉動靈活。
( 6) 運行之前，減速機箱體內加入 220#工業齒輪油 2～ 2.5kg，緊固放油塞。
( 7) 本套陽極提升機特別設計尾座橫梁銷軸緊定裝置，為了方便銷軸拆卸，在銷軸上 加工有 M10螺紋結構，需要拆卸的時候，用 M10螺栓鎖緊后拔出。
注意：拉桿升降行程為 0～400mm，拉桿行程不得超出 550mm。
( 2) 6- 7 月更換一次減速箱內潤滑油約 2～2.5kg。
部分設備散件發貨(起重器除外)采用封閉式包裝 在裝運過程中單件設備之間全部采用柔性墊板隔離，三角板運輸采用多件組合鋼框架固定包裝。起重器采用托板固定裸裝運輸，運輸時起重器單臺設備車體內因定防止沖撞損壞。 吊裝方法箱體吊裝1箱 / 次 在溫度≤ 45℃ 濕度≤ 80%庫存天數為 2 年。不允許堆碼禁止露天存放。
新型三角板電解槽陽極升降機構是我公司在實踐設計和使用的過程中不斷實驗，不斷創新的過程中開發出來的新型產品，而開發出高效的陽極提升機，增強陽極提升機的提升性能和提升平穩度，從而保證提升機的可靠性， 滿足了大型陽極提升機對提升能力的需要，減少維護時間，降低生產成本，提高生產效率，為企業創造經濟利潤。
三角板陽極提升機又叫滾珠絲杠起重器式陽極提升機（滾珠絲杠式提升機）。
該設備橫梁、起重器總成、聯桿、三角板、 吊頭等部件組成， 其結構簡單， 運行穩定可靠， 無噪聲、免維護，是目前國內電解鋁廠認可的陽極提升專用設備之一。
二、產品技術參數
| 型號 | 提升能力 | 工作行程 | 升降速度 （mm/min） | 提升高度 | 吊點 | 起重器（臺） | 轉速（r/min） | 電動機功率 |
| 160KA | 40 | 0~450 | 100 | 400 | 4 | 1 | 720 | 4.5 |
| 200KA | 60 | 0~450 | 70 | 400 | 4 | 2 | 720 | 7.5 |
| 300KA | 80 | 0~450 | 70 | 400 | 8 | 2 | 720 | 7.5 |
| 400KA | 100 | 0~450 | 70 | 400 | 8 | 2 | 720 | 10
|
- 兩側母線中心線間距：1445mm；
- 陽極母線垂直工作行程：400mm；
- 滾動絲杠最大調整范圍約：0-550 ㎜；
- 電機 YEJ180L-8，N=15KW，帶電磁制動，絕緣等級 :F 級，防護等級 :IP54 ；
- 提升速度： 88mm/min；
- 提升力：＞ 125T，最大提升力實驗： 137.5T ；
三、技術規范
- 整機裝配應符合( JB/T5000.10-2007 )要求;
- 焊接符合焊接件( JB/T5000.3-2007 )的規定;
- 各傳動部件在組裝前必須進行檢查，各部件運動靈活;
- 提升機構蝸輪蝸桿機構帶有自鎖功能;
四、設備性能描述
- 陽極提升機傳動方式：蝸輪蝸桿 +滾珠絲杠 +三角板。

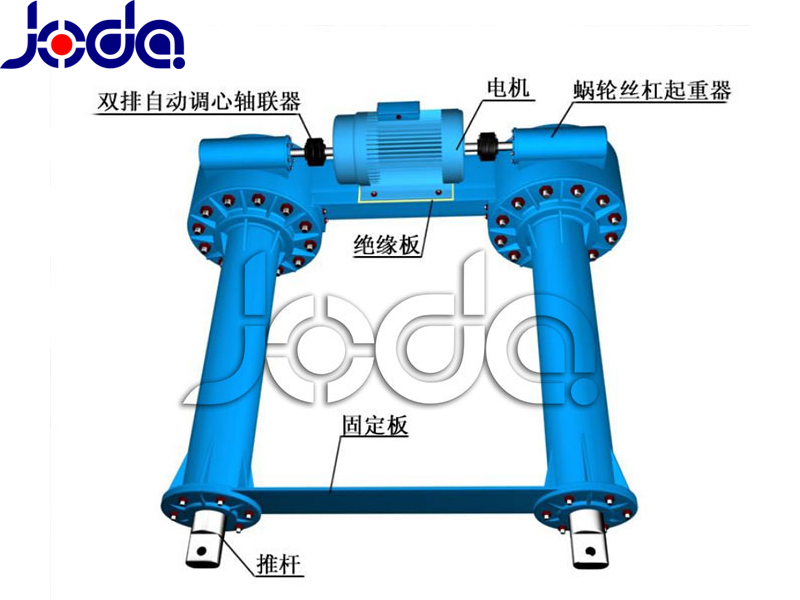

- 滾珠絲杠起重器由蝸輪、蝸桿、滾珠絲杠、減速箱體、筒體等組成，左、右滾珠絲杠起重器由中間一臺電機提供動力，此電機帶電磁制動，可以在停機時立即剎車，防止母線下滑。
- 電機與左右起重機采用雙排聯軸器連接，可以自動調節電機與左右起重機的同軸度，電機與雙排聯軸器采用聚四氟乙烯作絕緣。
五、安裝，調試，使用及維護
1、蝸輪絲杠起重器
（1）蝸輪絲杠起重器的組成：
由蝸輪、蝸桿、滾珠絲桿、絲杠螺母、減速箱體、前后端蓋、電機、電機托架、電磁制動器、自動調心聯軸器、凹凸型絕緣插套、推桿、平衡聯接板、筒體等組成。動力由中央一臺電機提供，此電機雙軸伸帶電磁動力制動，停機時能立即剎車，防止陽極碳?jí)K下滑。
（2）注意事項：
2.1起重器裝卸時不得分解，必須整體安裝，以確保裝配精度。
2.2須用專用橫擔桿(φ 42× 1500 鋼管)置于起重器兩端推桿頭φ 45 孔內整體吊裝。
2.3起重器整體裝完后，將兩根推桿分別旋入底部再回旋約 20mm待與聯桿聯接。
2、安 裝
( 1) 安裝前，須檢查整體起重器是否損壞，若發現問題及時處理。( 2) 將起重器兩根拉桿與三角板φ 37 孔用φ 36 銷軸聯接，聯接時不得偏斜。
( 3) 三角板安裝調試位置，以三角板圖示位置為基準施工，使八塊三角板空間位置一致，聯桿不得有卡阻現象。
( 4) 蝸桿絲杠起重器制作總長度為 1415mm，工作時，拉桿外伸長度不超過 550mm，即滾動絲杠調整范圍。
( 5) 查電動機，聯軸器應轉動靈活。
( 6) 運行之前，減速機箱體內加入 220#工業齒輪油 2～ 2.5kg，緊固放油塞。
( 7) 本套陽極提升機特別設計尾座橫梁銷軸緊定裝置，為了方便銷軸拆卸，在銷軸上 加工有 M10螺紋結構，需要拆卸的時候，用 M10螺栓鎖緊后拔出。
3、使 用
接通電機電源后，拉桿作往復直線位移。注意：拉桿升降行程為 0～400mm，拉桿行程不得超出 550mm。
4、維 修
( 1)升降機機構運行后，經常查看各構件連接處的緊固等是否出現松動或異常，如果發 現問題立即停車檢查、維修。( 2) 6- 7 月更換一次減速箱內潤滑油約 2～2.5kg。
六、故障分析與排除
| 故障現象 | 原因分析 | 排除方法 | 備注 |
| 吊裝起重器不動作 |
吊裝起重器控制器供電異常 | 恢復正常供電 | |
| 吊裝起重器控制器故障 | 檢修或更換 | ||
| 行程開關調整不當或損壞 | 重新調整或更換 | ||
| 吊裝起重器電機損壞 | 檢修或更換 | ||
| 吊裝起重器推桿卡死 | 檢修 | ||
| 吊裝起重器到位后不停 | 吊裝起重器控制器故障 | 檢修或更換 | |
| 行程開關調整不當或損壞 | 重新調整或更換 | ||
| 吊裝起重器動作時異常響動 |
吊裝起重器蝸輪蝸桿接觸不好 | 檢修與調整 | |
| 電機葉輪與后蓋摩擦 | 檢修與調整 | ||
| 減速箱潤滑油量不足 | 加油或更換 |
七、設備的包裝、運輸
部分設備散件發貨(起重器除外)采用封閉式包裝 在裝運過程中單件設備之間全部采用柔性墊板隔離，三角板運輸采用多件組合鋼框架固定包裝。起重器采用托板固定裸裝運輸，運輸時起重器單臺設備車體內因定防止沖撞損壞。 吊裝方法箱體吊裝1箱 / 次 在溫度≤ 45℃ 濕度≤ 80%庫存天數為 2 年。不允許堆碼禁止露天存放。
